この記事の執筆時点のQGISのバージョンは、LTRが3.40、最新版が3.44です。

はじめに

以前の記事（2020年8月）に2つの記事、「3D 都市モデルを QGIS で表示してみる」「3D 都市モデルと DEM を QGIS の 3D ビューで表示してみよう」を投稿しましたが、あれからQGISがバージョンアップし、3.34で「3D Tiles」の表示が可能に、3.44で「3Dマップビュー」の操作感の大幅な改善が行われました。
これにより、QGISで3D都市モデル（Project PLATEAU）のデータをより簡単に、素早く表示できるようになりました。
そこで、QGISで3D都市モデルのフォーマットのひとつである、3D Tilesをパソコンのローカルフォルダに保存して、お手軽にQGISで表示する方法を紹介します。
この記事の内容を実行する場合には、QGISのバージョンは3.44以上を使用してください。

3D Tilesとは

3D Tilesとは、文字通り、3Dモデルをタイル状にしたファイルです。
3D Tilesの仕様書（外部リンク）に基づいて作成されています。仕様はOGC (Open Geospatial Consortium) のオープン標準になっています。
QGISで3D都市モデルを表示しようとしたときに、「CityGML」よりも「3D Tiles」のほうが、素早く地図に表示することができ、CityGMLのように1つ1つのファイルをレイヤに読み込む必要がなく、公開範囲内のモデルをシームレスに表示することが可能です。

PLATEAUの3DTiles

Project PLATEAUでは、G空間情報センターの「3D都市モデル（Project PLATEAU）ポータルサイト」（外部リンク）において、全国の3D都市モデルのデータを公開しています。
各都市のページでは、「CityGML」と「3D Tiles, MVT」の２つのフォーマットを公開しています。
この記事では、「3D Tiles」をQGISで表示します。

今回は、東京都新宿区の3D Tilesをダウンロードしてみましょう。

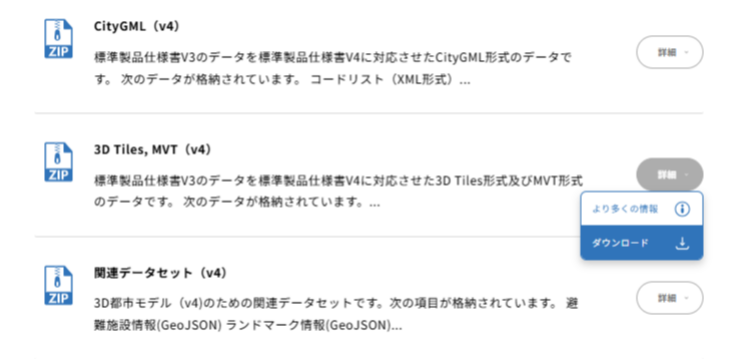

G空間情報センターで、「3D都市モデル（Project PLATEAU）新宿区（2023年度）」（外部リンク）にアクセスして、「3D Tiles, MVT（v4）」の「詳細」をクリックして「ダウンロード」を選択します。

ZIPファイルがダウンロードできるので、適当なフォルダに展開しておきます。（フォルダ名に日本語を使用しても構いません）

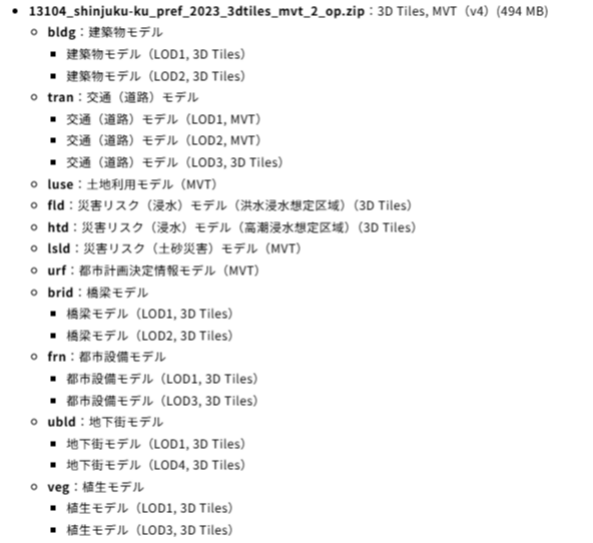

各フォルダに格納されているデータは「データ目録」で確認できます。

今回は「bldg：建築物モデル」のLOD2を表示してみましょう。
「13101_chiyoda-ku_pref_2023_citygml_2_op_bldg_3dtiles_13101_chiyoda-ku_lod2」フォルダを確認すると、「data」フォルダと「tileset.json」が保存されています。「data」フォルダには、大量の「b3dm」ファイルが保存されており、これが3DTilesの図形データになります。「tileset.json」は、「b3dm」ファイルを地図に表示するための、位置情報や表示方法などが記載されたファイルになります。テキストファイルですので、テキストエディタで中身を確認することも可能です。

QGISでローカルの3DTilesを表示する

ドラッグ＆ドロップでの表示
QGISでローカルの保存された3D Tilesを表示するのは非常に簡単です。

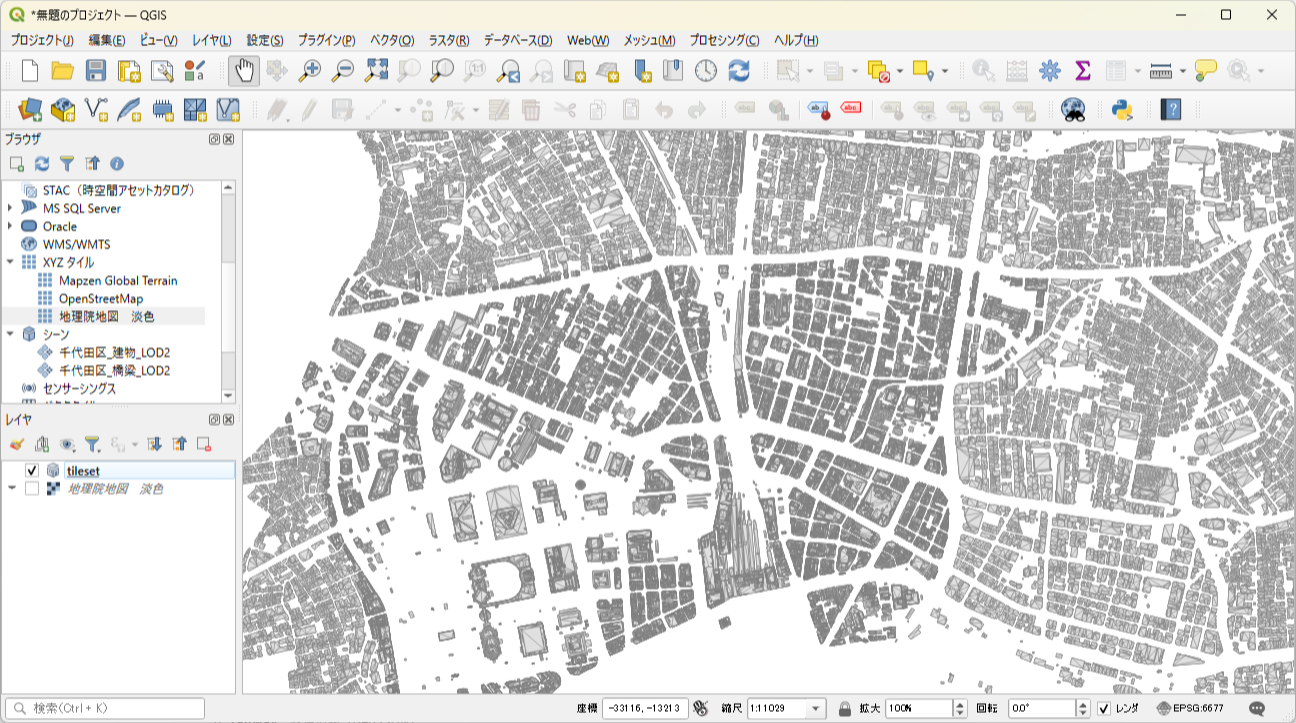

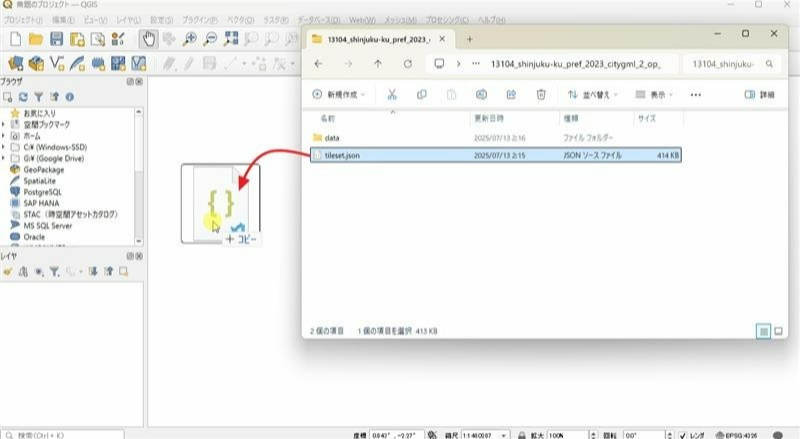

「tileset.json」をQGISにドラッグ・アンド・ドロップするだけです。

「シーン」での表示

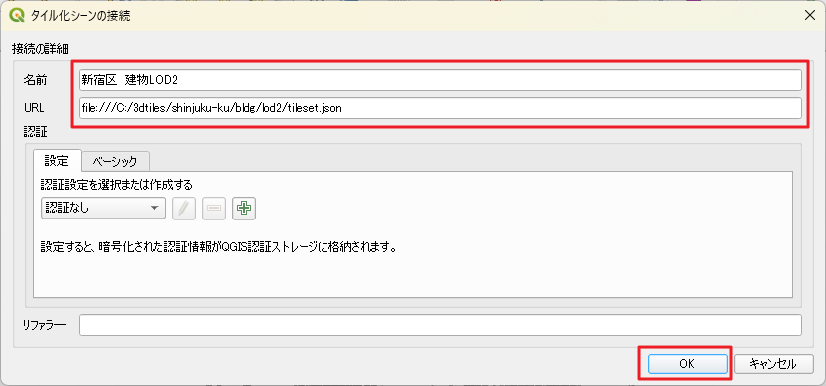

このほかに、ブラウザパネルの「シーン」（またはデータソースマネージャの「シーン」で「新規Cesiume 3D Tiles接続」を追加して、「URL」欄に「file:///【3dTilesのパス】/tileset.json」を入力して、接続を追加します。（「￥」は「/」に置き換えます。）
（例：「C:\3dtiles\shinjuku-ku\bldg\lod2\tileset.json」の場合は
「file:///C:/3dtiles/shinjuku-ku/bldg/lod2/tileset.json」と入力します。）

追加した接続をダブルクリックすると、レイヤに3D都市モデルが表示されます。

3Dマップビューでの表示
QGISで表示した3D都市モデルは、3Dマップビューで3D表示することが可能です。前述したように、QGIS3.44から、3Dマップビューの操作がものすごく改善され、快適に操作できるようになっています。
メニュー「ビュー」→「3Dマップビュー」→「新規3Dマップビュー」で新しい3Dマップビューが表示されます。

光源の調整

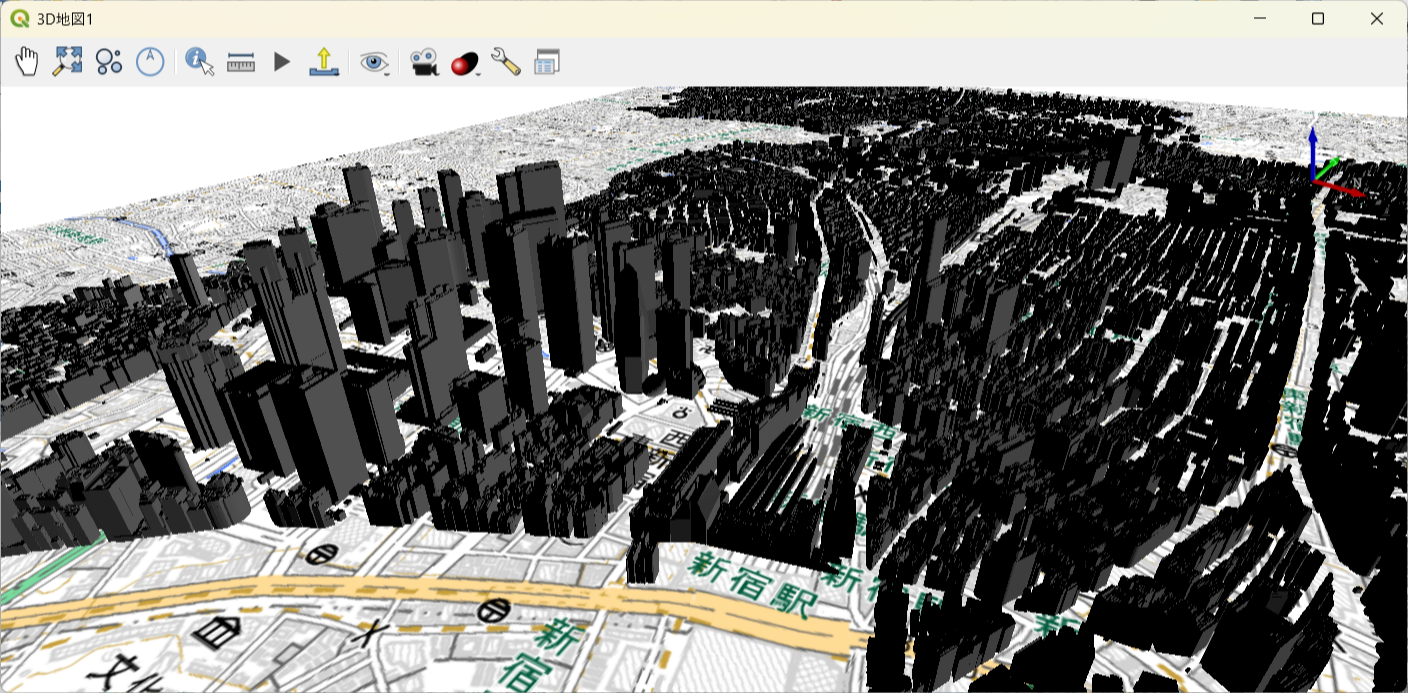

3D Tilesは、CityGMLのような3D表示の設定がありません。ですので、3Dマップビューで表示したときに、モデルが黒く表示されます。
この色合いや明るさの調整は、「光源」を調整することで少し見やすくなります。

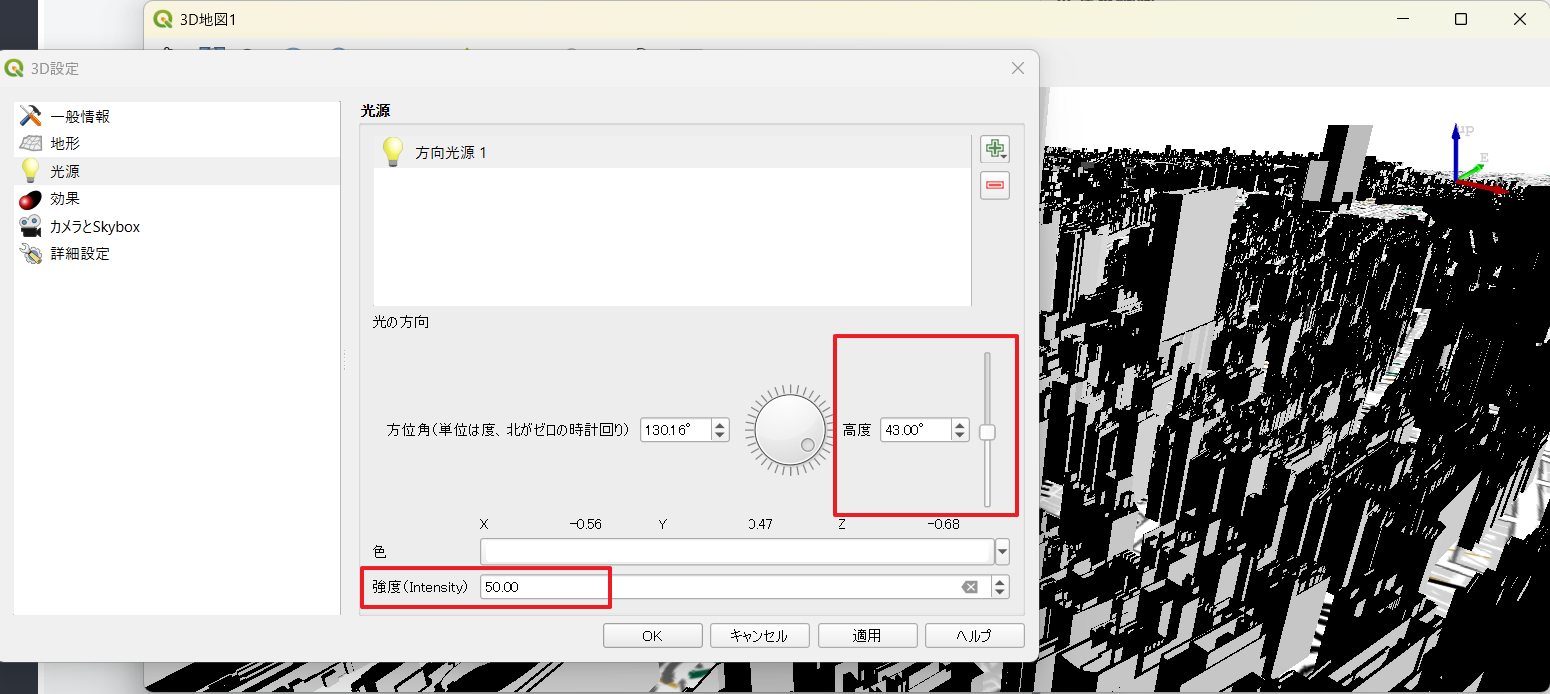

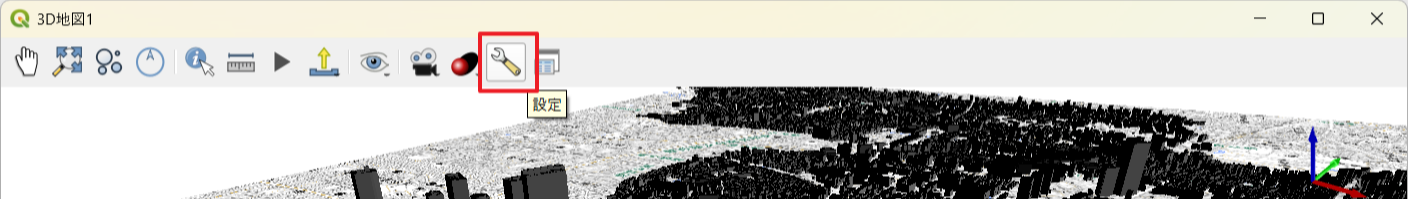

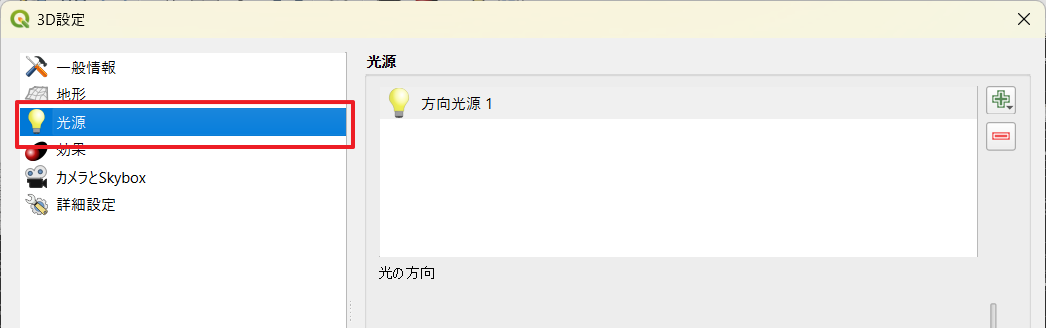

3Dマップビューのツールバーにある「設定」をクリックして、「光源」を選択します。

　　　　↓

「高度」を45°程度にして、「強度」を50～100くらいで調整します。
強度はお好みで調整してください。

これでもだいぶ見やすくなりましたが、逆側からの光源を追加すると、もう少し見やすくなるかもしれません。

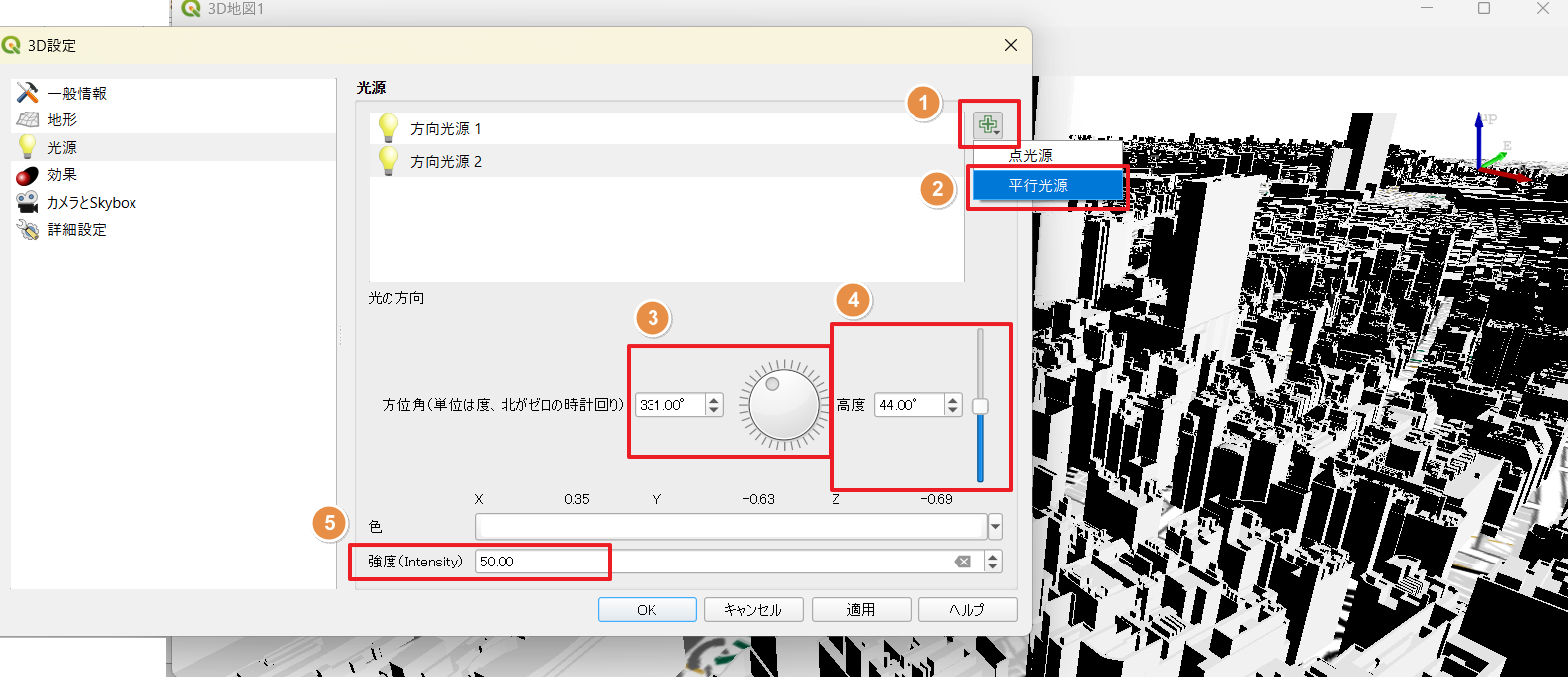

右にある「＋」ボタンをクリックし、「平行光源」を選択して光源を追加します。「方位角」を先ほどと逆方向（310°程度）に設定します。高度は45°程度に設定します。強度は50～100くらいにします（好みで調整）。
「適用」ボタンをクリックすると、3Dマップビューに変更が提要されます。

アイドーム照明（EDL）を表示
光源の強度を強く設定すると、色が薄くなり、輪郭がぼやけてしまいます。

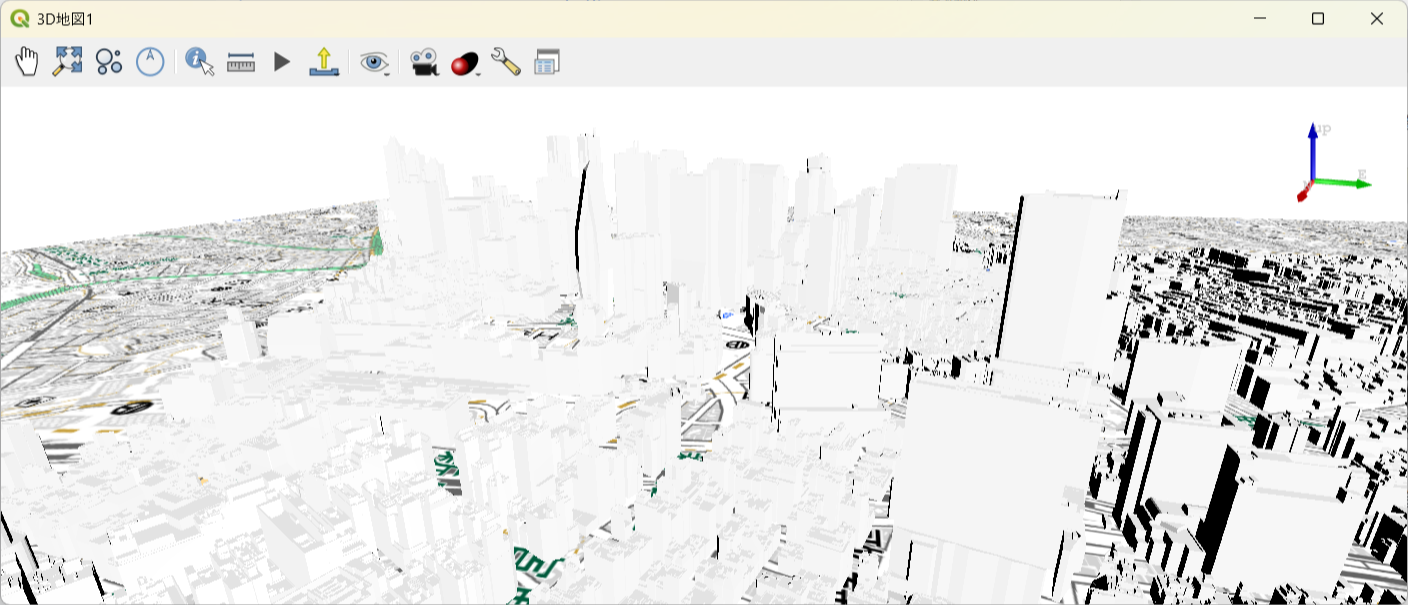

このような場合には、「アイドーム照明（EDL）」を表示すると輪郭がはっきりします。

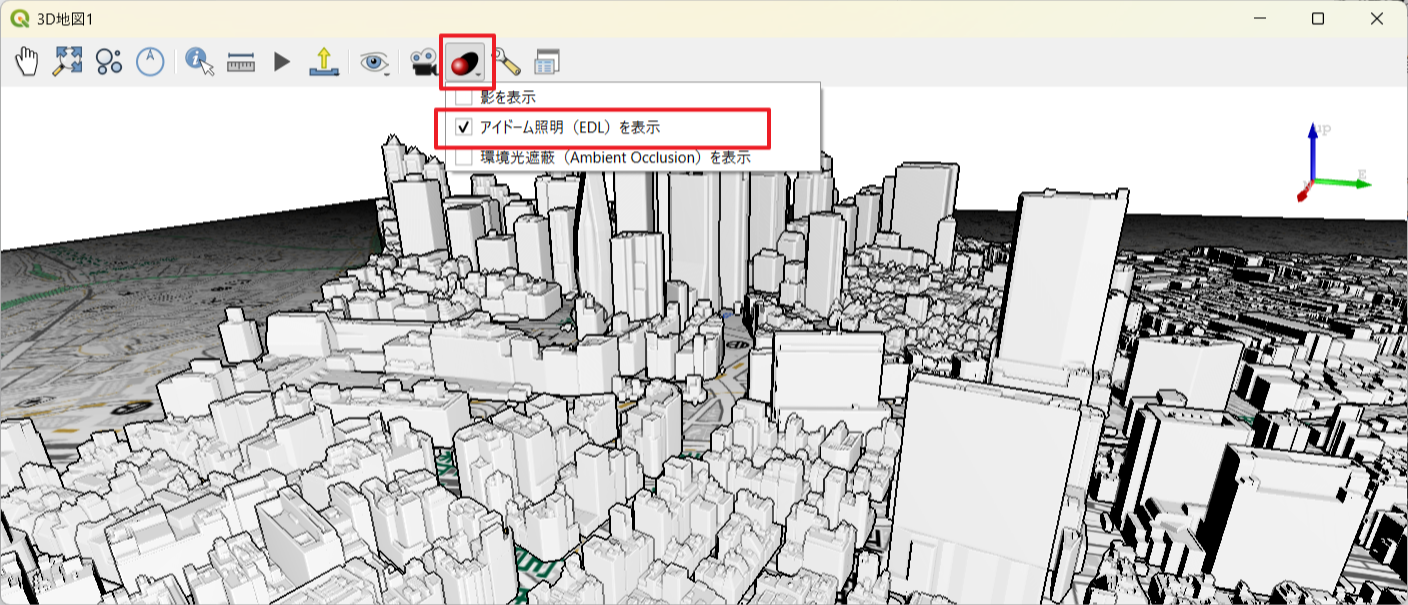

ツールバーの「効果」をクリックして、「アイドーム照明（EDL）を表示」にチェックを付けます。

テクスチャ付きの3D Tilesの表示
3D Tilesでは画像のテキスチャが設定された3DモデルもQGISで表示できますが、かなり動作が重くなります。
また、3Dマップビューでテクスチャありのモデルを表示すると、「グラフィックメモリ使用量が上限に達しました」とのエラーが表示される場合があります。
また、スペックの低いパソコンでは、QGISが強制終了してしまう可能性が高いのでお勧めしません。

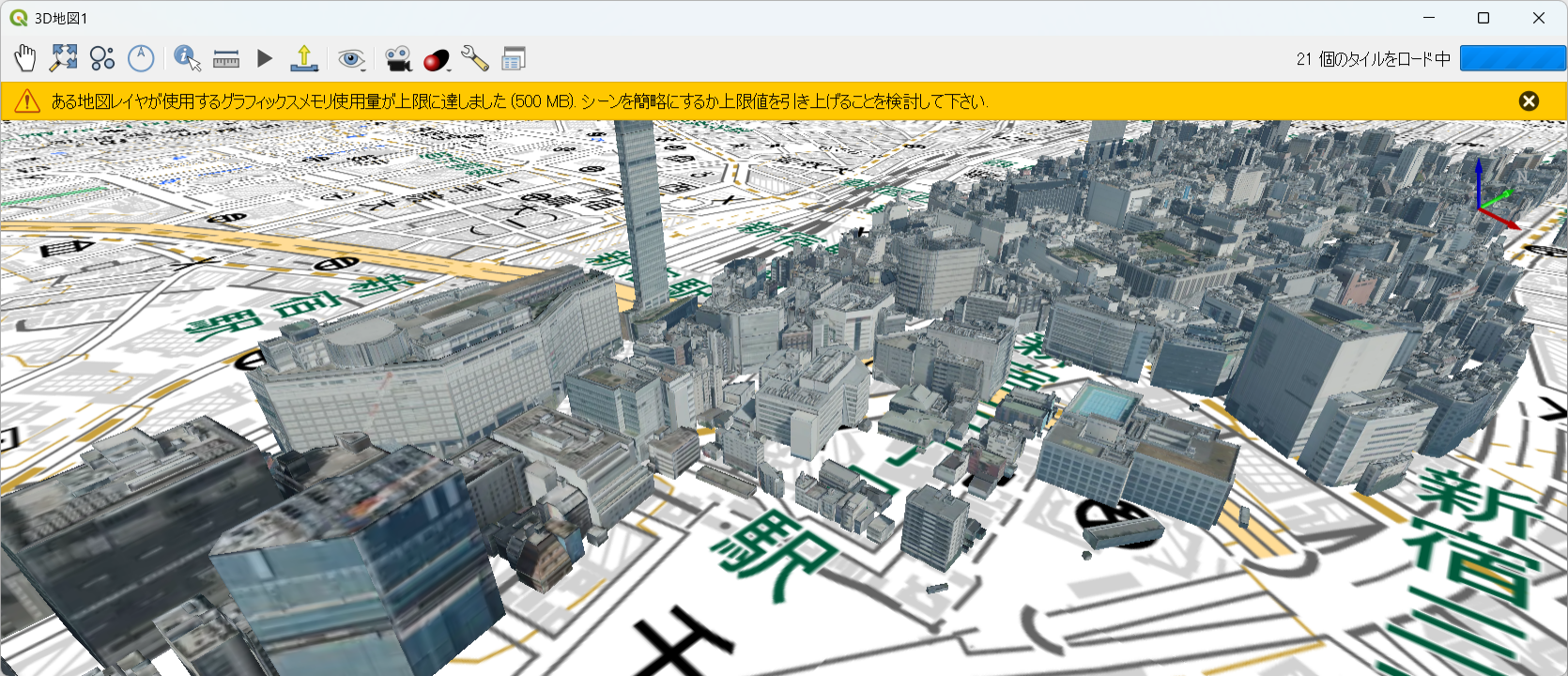

図：テクスチャありの3D Tilesを3Dマップビューで表示したもの（新宿駅周辺）

テクスチャ付きの3D Tilesは、「PLATEAU GIS Converter」（外部リンク）を使用して作成することが可能です。
参考：TOPIC 30｜PLATEAU GIS Converterでコンバートして3Dで表示する（外部リンク）

最後に

QGISでの3D Tilesの表示は、CityGMLと比べて地物の色を設定できない、地物の属性データを確認できないなど、少し不便なところはありますが、CityGMLよりお手軽にQGISでPLATEAUの3Dモデルを表示できるというメリットがあります。
QGIS3.44以降であれば、3Dマップビューを快適に操作できます。
是非試してみてはいかがでしょうか。

＜出展＞
・背景地図には地理院タイル淡色地図を使用
・G空間情報センター3D都市モデル(Project PLATEAU)東京都新宿区の一部及び千代田区の一部を使用
