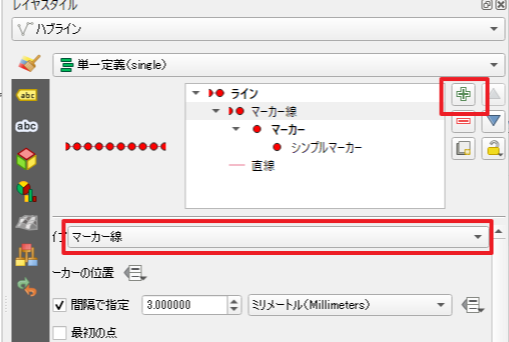

シンボルの「＋」ボタンをクリックして、シンボルを1つ追加し、タイプを「マーカー線」に変更します。

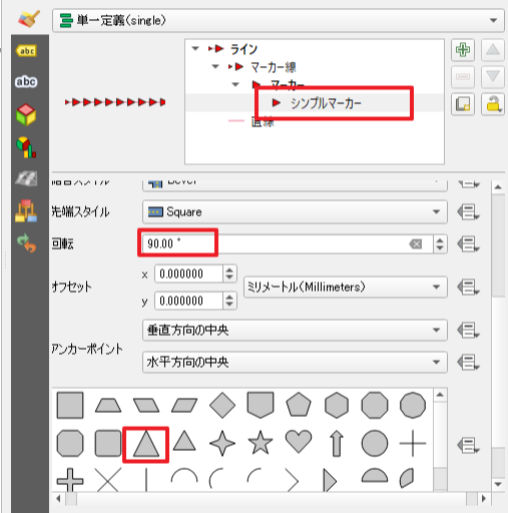

「シンプルマーカー」を選択し、マーカーの種類を三角形に変更し、回転を「90°」にします。

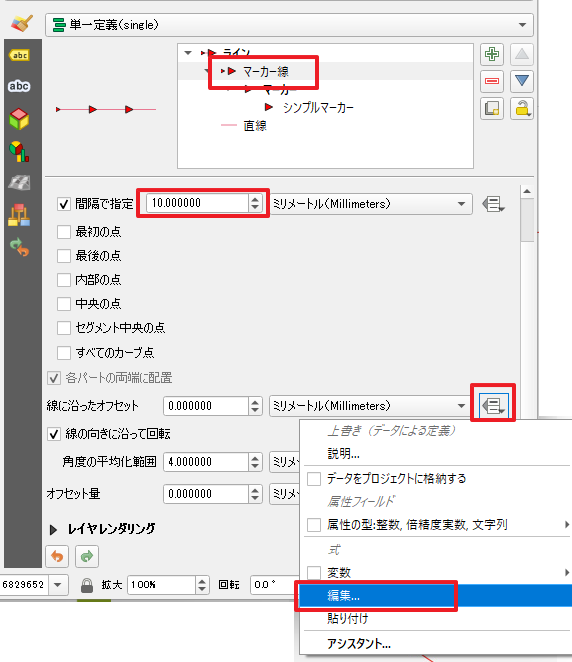

「マーカー線」を選択し、「間隔で指定」を「10」にします。
「線に沿ったオフセット」の右にあるボタンをクリックして、「編集」を選択します。

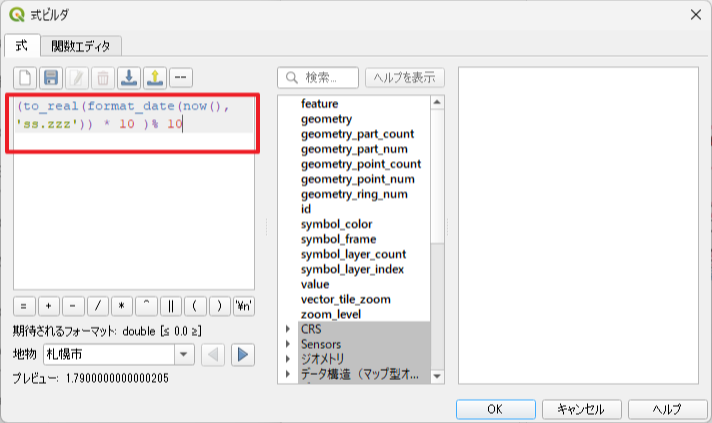

式の欄に次の式を入力します。
(to_real(format_date(now(),'ss.zzz')) * 10 )% 10
この式を入力することで、マーカーがアニメーションで動きます。
式を入力したら、「OK」ボタンをクリックします。

※「* 10」はスピードです。大きいほど早くなります。「% 10」は「間隔で指定」の数値と合わせます。

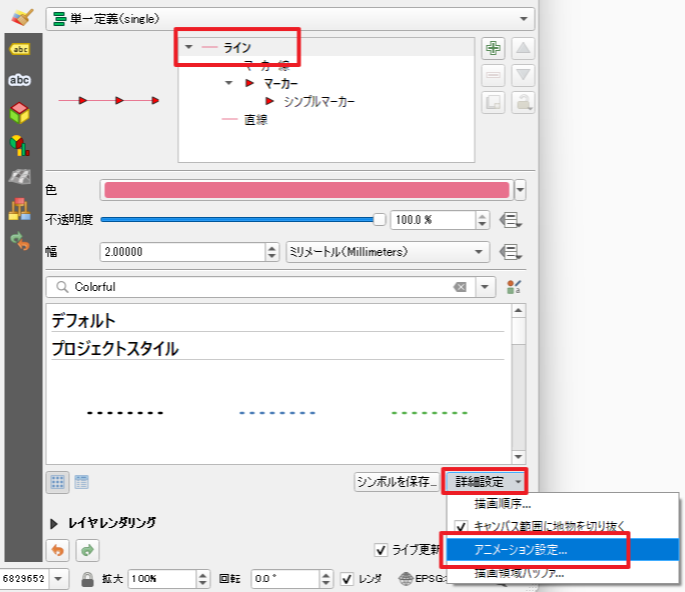

「ライン」を選択して、「詳細設定」→「アニメーション設定」を選択します。

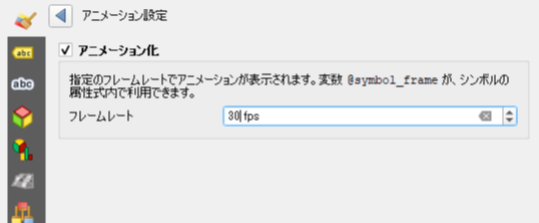

「アニメーション化」にチェックを付けると、アニメーションが動き出します。
「フレームレート」を「30.00 fps」にするとスムーズに動きます。
「◀」ボタンで元の画面に戻ります。

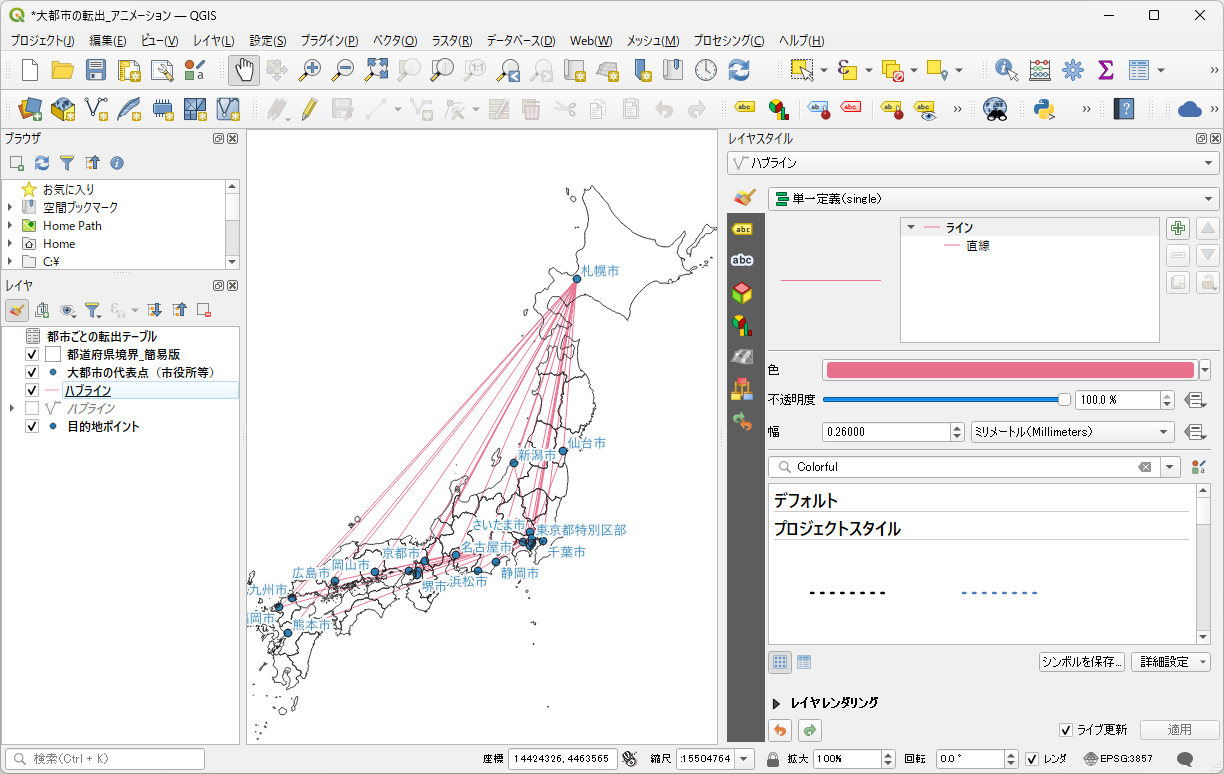

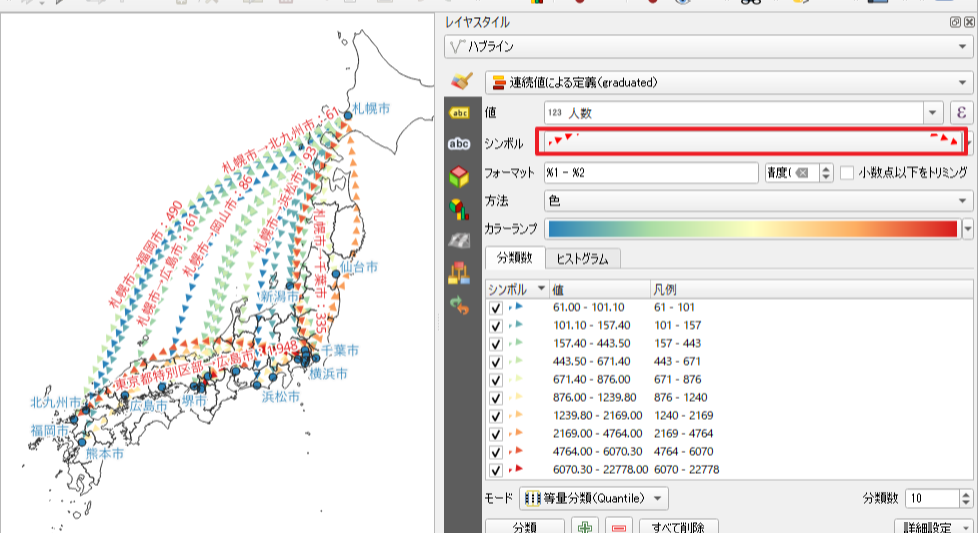

前回設定したハブラインのスタイルを表示し、「連続値による定義」の「シンボル」をクリックします。

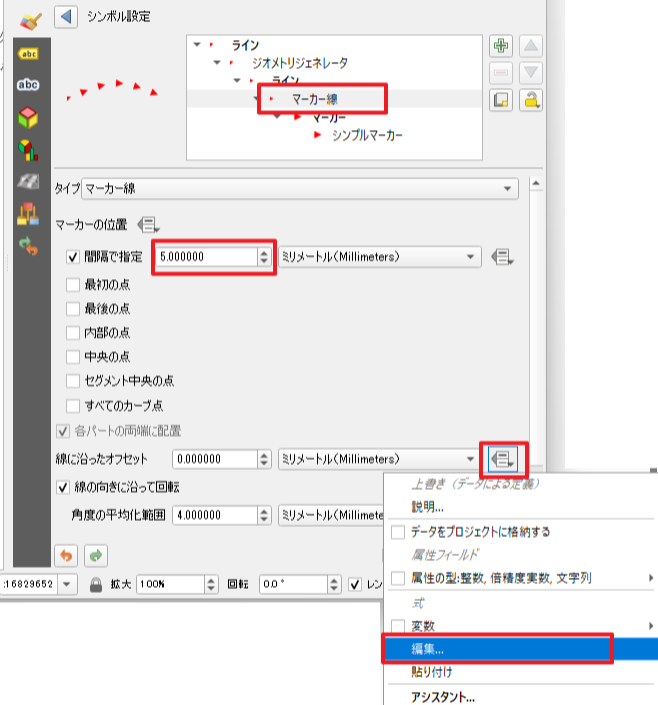

「マーカー線」を選択し、「間隔で指定」を「5」にします。
「線に沿ったオフセット」の右にあるボタンをクリックして、「編集」を選択します。

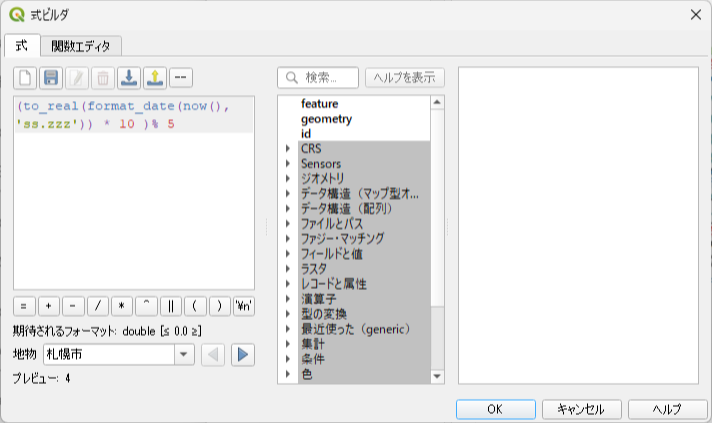

式の欄に次の式を入力します。
(to_real(format_date(now(),'ss.zzz')) * 10 )% 5

※最後の「5」はマーカーの間隔と同じにしています。

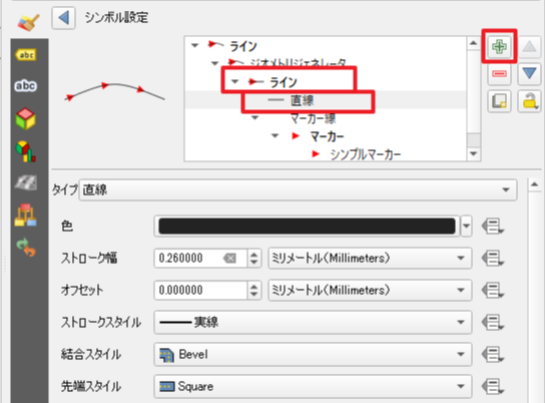

「ジオメトリジェネレータ」の下の「ライン」を選択して、「＋」ボタンで「直線」シンボルを追加します。
必要であれば線の太さ（ストローク幅）などを設定します。

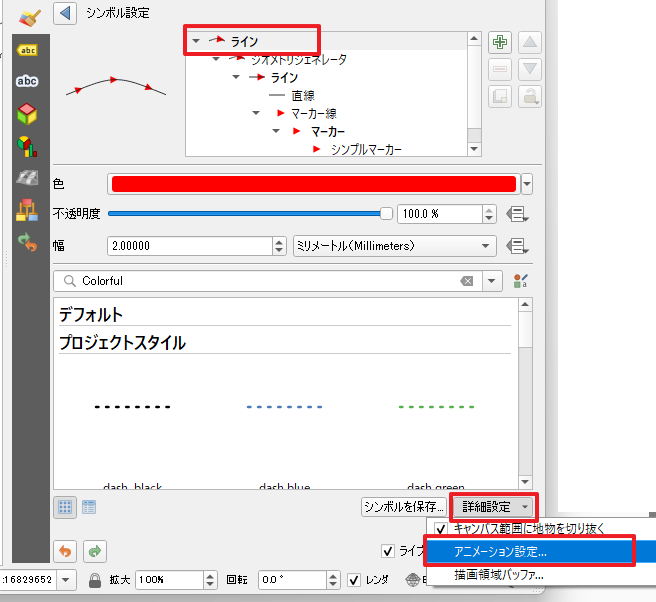

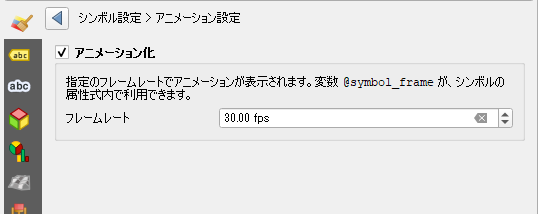

「ライン」を選択して、「詳細設定」→「アニメーション設定」を選択します。

「アニメーション化」にチェックを付けると、アニメーションが動き出します。
「フレームレート」を「30.00 fps」にするとスムーズに動きます。

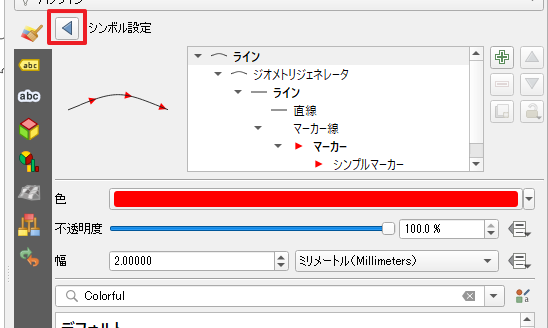

「◀」ボタンで元の画面に戻ります。

「◀」ボタンで元の画面に戻ります。
